Pan Konveyör

Nasıl çalışır

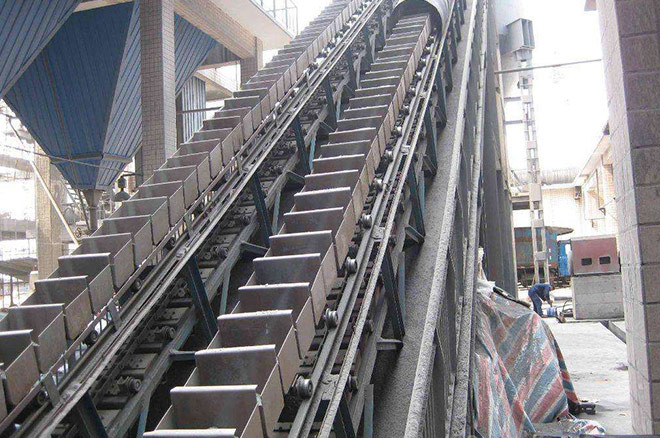

Pan Konveyör, oluk sürekli olarak sonsuz zincir üzerine seri olarak sabitlenir, zincir konveyörün çekişine tabi tutulur ve oluk, oluklu zincirli bir konveyör bandı oluşturmak için malzemeleri taşımak için bir taşıyıcı olarak kullanılır.Konveyör bandı, baş dişlisini ve kuyruk yeniden yönlendirme çarkını atlar ve zinciri tahrik etmek için zincir dişlisi ağları geçer ve konveyör kayışı, oluğun altındaki silindir boyunca sabit ray boyunca sürekli olarak dolaşmak için sürüklenir.Malzeme, alıcı noktaya yüklenir ve malzemenin mesafeli taşınmasını gerçekleştirmek için çıkarılacak bant boyunca alınır.
Tahrik tertibatı, gerdirme tertibatı, çekme zinciri, tavalar, tahrik ve ters çevirme dişlisi, çerçeve vs.'den oluşur. Metalurji, kömür, kimya, elektrik enerjisi, makine imalatı ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

• 1. Uyarlanabilirlik
  Pan konveyör, dökme malzemelerin ve taneli malzemelerin viskoz malzemeler olmadan taşınması için uygundur.Özellikle büyük bloklu, keskin kenarlı ve köşeli, sıcak malzemelerin (çimento klinkeri vb.) Taşınması için uygundur.İşlemde aynı anda soğutma yapılabilir. Daha yüksek sıcaklıkta malzemeler (600 ° ~ 700 °).Ağır tomruklar, keskin cevher ve zararlı kimyasallar gibi daha zorlu koşullara da uyum sağlayabilir.
  2. İletim hattı düzeni esnektir.
  Bantlı konveyörlere kıyasla, pan konveyörler daha büyük eğim açılarında ve daha küçük bükülme yarıçaplarında taşınabilir, böylece yerleştirmede daha fazla esneklik sağlar.Levha konveyörün eğimi 30 ° -35 ° 'ye ulaşabilir ve bükülme yarıçapı genellikle yaklaşık 5-8 m'dir;
  3. Büyük taşıma kapasitesi
  Özellikle tavalı konveyör (genellikle çift zincirli dalgalı tavalı konveyör olarak adlandırılır) saatte 1000 tondan fazla taşıma kapasitesine sahiptir;
  4. Çekiş zinciri, farklı malzemelerin farklı taşıma gereksinimlerini karşılamak ve çeşitli sürekli işlemleri gerçekleştirmek için çeşitli yapılarda aksesuarlar ile donatılabilir.
  5. Taşıma işlemi sırasında tasnif, kurutma, soğutma veya montaj gibi çeşitli işlemler gerçekleştirilebilir;
  6. Yüksek mukavemetli, yüksek verimli, güvenilir çalışma, uzun mesafeli taşıma, 1000 metreye kadar mevcut teslimat uzunluğu.

SEÇİM TALİMATLARI

İşlenecek malzeme: ______ Malzeme sıcaklığı: ______ ℃
Kütle Yoğunluğu: ______ t / m3 Taşıma kapasitesi: ______ t / h
Çalışma ortamı sıcaklığı: ______ ℃ Çalışma güç kaynağı: ______V ______HZ
Maks. Alan sayısıbesleme malzemesinin granül boyutu: ______mm ​​Maks.tüm malzemede granül yüzdesi:% ______
Baş ve kuyruk dişlisi arasındaki merkez mesafesi: ______ m
Tavalı konveyör eğimli veya eğimli değil: ______ (Evet veya Hayır) Eğimli ise, eğimli derece ______ ° nedir
Yukarı akış ekipmanı (Not. Malzemeyi beslemek için ne tür ekipman kullanıldığı anlamına gelir): ______
Aşağı akış ekipmanı (Not. Malzemeyi boşaltmak için ne tür ekipman kullanıldığı anlamına gelir): ______
Destekleyici ekipmana ihtiyaç olup olmadığı ______ (Evet veya Hayır) Miktar: ______
