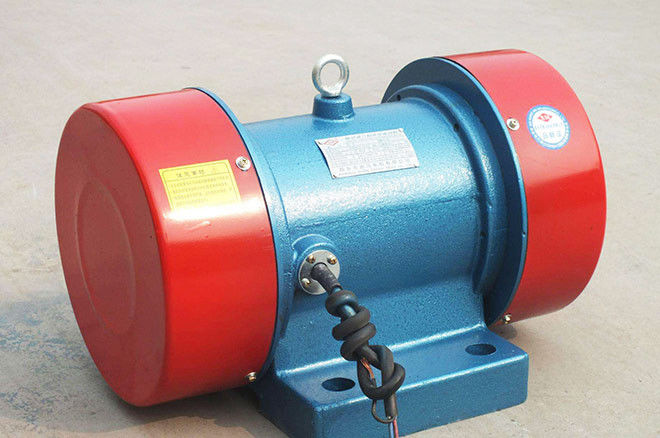

Titreşimli Motor

Nasıl çalışır

Titreşimli motorun her bir ucunun çıkış mili sabit bir eksantrik bloğa ve ayarlanabilir bir eksantrik bloğa sahiptir.Ayarlanabilir eksantrik blok ile sabit eksantrik blok arasındaki açının ayarlanması, heyecan verici kuvvetin büyüklüğünü değiştirebilir.Ayarlanabilir eksantrik blok ile sabit eksantrik blok arasındaki açı teslimat sırasında 0 derecedir ve bu andaki heyecan verici kuvvet, titreşim motoru F'nin nominal heyecan verici kuvvetidir.
Heyecan verici kuvveti ayarlarken, titreşim motorunun her iki ucundaki çıkış mili üzerindeki ayarlanabilir eksantrik bloğu aynı yönde aynı yöne ayarlayın.
Heyecan verici kuvvet adımlarının ayarlanması:
1. Koruyucu kapağı çıkarın.
2. Dış eksantrik bloğu gevşetin ve cıvatayı sıkın.
3. Eksantrik bloğun her iki tarafı, şaft üzerindeki hizalama çizgisi eksantrik bloktaki uyarma kuvveti değeri ile gerekli uyarma kuvveti değerine hizalanacak şekilde aynı yönde döndürülmeli ve iki ucun aynı açıya sahip olup olmadığını kontrol edin .



Titreşim kuvveti ve gücü uygun şekilde eşleştirilmiştir, titreşim kuvveti büyüktür, vücut ağırlığı hafiftir, hacim küçüktür, mekanik gürültü düşüktür.

Titreşimli motor, rezonans yerine güçlü direnç tipi bir titreşim olduğu için kararlı bir genliğe sahiptir.

Titreşim frekansı aralığı geniştir.Elektromanyetik uyarıcının titreşim frekansı sabittir, genellikle güç adım hızına eşittir ve titreşimli motorun titreşim frekansı, dönüş hızı ayarlanarak geniş bir aralıkta ayarlanabilir, titreşim frekansı ve genliği isteğe göre isteğe göre seçilebilir. farklı kapsamlı rotalar.

Güç kaynağı dalgalanmasının etkisi küçük olduğunda, elektromanyetik uyarıcı, gerilim değişikliği nedeniyle uyarma kuvvetinde büyük bir değişikliğe neden olur, ancak titreşimli motorda bu değişiklik çok küçüktür.

Çoklu makine kombinasyonu, farklı proses gereksinimlerini tamamlamak için kendi kendine senkronizasyon sağlayabilir.

Heyecan verici kuvvetin yönü, titreşimli motorun montaj yöntemine göre değiştirilebilir.

Uyarma kuvveti ve genliği, yalnızca eksantrik bloğun açısı ayarlanarak kademesiz olarak ayarlanabilir.

Bakımı basittir.Yay elektromanyetik tip gibi kullanılmadığı için boşluk ayarı ve ağırlık ayarı gibi bakım çalışmaları ortadan kaldırılmakta ve sadece rulmanların düzenli olarak onarılması gerekmektedir.

Çeşitli titreşim makine işlerinin ihtiyaçlarını karşılamak için eksiksiz teknik özellikler.

Tür	Hız (rpm)	MCF (n)	Güç (kw)	Mevcut AMP	Ağırlık (kilogram)		Boyut (mm)
						FG	Bir	B	C	D	E	F	Фg	H	J	K	M	N	Çeki demir
XV 0.7-2	2870	700	0.15	0.38	12	Bir	130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0.15	0.38	14	Bir	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0.25	0.58	16	Bir	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0.40	1.01	27	Bir	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0.75	1.76	45	Bir	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1.10	2.30	48	Bir	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16.000	1.50	3.59	70	Bir	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20.000	1.80	4.24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2.00	4.92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0.15	0.30	14	Bir	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0.15	0.32	16	Bir	130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0.25	0.65	36	Bir	150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0.40	1.14	48	Bir	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0.55	1.50	52	Bir	170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16.000	0.75	1.91	70	Bir	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20.000	1.10	2.60	78	Bir	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25.000	1.50	3.72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32.000	2.00	4.69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2.20	5.06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2.50	6.25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4.00	10.14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8.00	19.40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10.00	24.16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10.00	24.16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0.25	0.70	38	Bir	150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0.40	1.23	53	Bir	170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0.55	1.68	60	Bir	170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0.75	2.11	74	Bir	200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16.000	1.10	3.03	82	Bir	200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20.000	1.50	3.77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2.20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3.00	7.20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3.70	9.28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13.31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100.000	7,50	17.93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8.50	19.76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9.50	21.70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12.00	27.37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
